Co oznaczają skróty FXS i FXO?

FXS i FXO są nazwami portów stosowanych przez analogowe linie telefoniczne (również znane jako POTS – Powszechna Usługa Telefoniczna). Wyrażenie „POTS” początkowo miało być żartem, ale obecnie jest powszechnie używane w branży telekomunikacyjnej.

FXS – (Foreign Exchange Subscriber) interfejs jest portem, który właściwie dostarcza analogową linię do abonenta. Innymi słowy, jest to “wtyczka podłączana do gniazdka w ścianie”, dostarczająca sygnał wybierania, prąd baterii i napięcie dzwonka. Jest to gniazdo lub interfejs systemu telefonicznego, do którego można podłączyć urządzenia FXO.

FXO – (Foreign Exchange Office) jest portem, do którego można podłączyć linię analogową. To jest wtyczka telefonu, faksu lub twojego analogowego systemu. Dostarcza ona wskazań zamknięcia pętli (podniesienie telefonu/odłożenie telefonu). Ponieważ port FXO jest podłączony do urządzenia, takiego jak faks lub telefon, urządzenie to jest często nazywane „urządzeniem FXO”. Port ten nawiązuje połączenie z linią analogową (FXS).

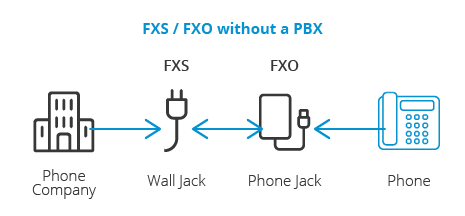

FXO i FXS są zawsze komplementarne, podobnie jak komplementarne są również wtyczki (męska i żeńska). Jeśli nie używa się systemu telefonicznego, telefon (FXO) jest bezpośrednio podłączony do portu FXS. Port ten jest dostarczany przez firmę telekomunikacyjną.

Jeżeli posiadasz centralkę PBX, możesz podłączyć do niej wszystkie linie dostarczone przez firmę telekomunikacyjną, a później wszystkie telefony. Dlatego, PBX musi posiadać zarówno porty FXO, (aby podłączyć się do portu FXS, dostarczonego przez firmę telekomunikacyjną) i porty FXS, (aby podłączyć telefony lub urządzenia do faksowania). Wiele tradycyjnych systemów telefonicznych zapewnia zarówno porty FXS, jak i FXO, podczas gdy wiele systemów telefonii IP wymaga dodatkowych bramek, aby zapewnić porty FXS lub FXO.

Połączenie telefoniczne odebrane przez linię analogową jest inicjowane w następujący sposób: Podniesienie słuchawki urządzenia FXO. Odpowiedni port FXS rozpoznaje, że połączenie powinno zostać nawiązane, i oczekuje na numer zakodowany jako sygnały DTMF.

Połączenie przychodzące działa w następujący sposób: Port FXS dostarcza niezbędne zasilanie. Telefon zaczyna dzwonić. Po podniesieniu słuchawki połączenie zostaje nawiązane.

Spotkasz się z terminami FXS i FXO podczas zakupu sprzętu umożliwiającego podłączenie analogowych telefonów do systemu telefonii VoIP, tradycyjnych central PBX do dostawcy usług VoIP lub ich wzajemne połączenie przez Internet.

Jeśli chcesz podłączyć analogową maszynę faksową do systemu telefonicznego, potrzebujesz co najmniej jednego portu FXS. Jeśli chcesz korzystać z analogowych linii telefonicznych w swoim systemie telefonicznym, potrzebujesz jednego portu FXO na każdą linię.

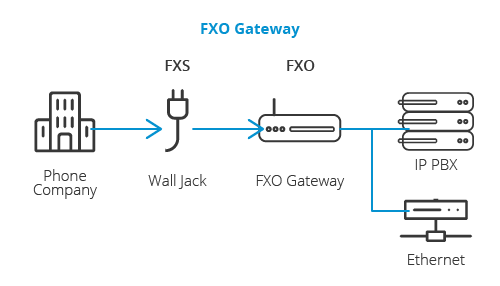

W celu podłączenia analogowej linii telefonicznej do systemu telefonii IP, potrzebna będzie bramka FXO. To pozwoli podłączyć port FXS do bramki portu FXO, która wtedy dokona translacji analogowej linii telefonicznej do wymogów sygnałowych systemu VOIP. Dostępnych jest wiele różnych bramek FXO. Możesz sprawdzić listę bramek obsługiwanych przez 3CX.

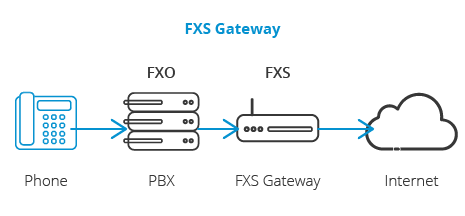

Bramka FXS jest zastosowana do połączenia jednej lub wielu linii tradycyjnej centralki PBX do systemu VIP, lub dostawcy. Ewentualnie można podłączyć do niego telefony analogowe i ponownie korzystać z telefonów analogowych w systemie telefonicznym VoIP. Musisz zatem posiadać bramkę FXS, ponieważ chcesz podłączyć porty FXO, (które w normalnych warunkach są podłączone do urządzeń firmy telekomunikacyjnej) do Internetu lub systemu VoIP.

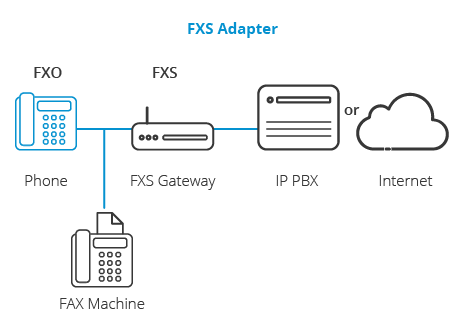

FXS adapter jest stosowany do podłączenia analogowego telefonu lub faksu do systemu VoIP lub do dostawcy systemu VOIP. Będzie Ci on potrzebny w celu podłączenia portu FXO telefonu/faksu do adaptera.

Bramki FXS / FXO są powszechnie dostępne. 3CX automatycznie konfiguruje bramki FXS / FXO, umożliwiając łatwe kontynuowanie korzystania z istniejących linii PSTN i/lub telefonów analogowych. Możesz uzyskać swoją darmową licencję tutaj.

Więcej informacji na temat FXS / FXO i ogólnie VoIP można znaleźć w naszych podstawowych materiałach szkoleniowych.

Jeżeli jesteś zainteresowany bardziej szczegółowymi informacjami o danych technicznych i współpracy portów FXS/ FXO poniżej przedstawiamy dokładne sekwencje ich działania:

Wywołanie wychodzące:

Wywołanie przychodzące:

Zakończenie rozmowy – w normalnych warunkach port FXS odpowiada na sygnał z każdego zaangażowanego urządzenia FXO kończącego rozmowę.

Uwaga: Analogowe linie telefoniczne zwykle dostarczają zasilanie do portu FXS, prądem stałym o napięciu 50 V. Dlatego możliwe jest lekkie porażenie prądem przy dotykaniu linii telefonicznej. To urządzenie pozwala na przeprowadzenie rozmowy telefonicznej, nawet w przypadku braku zasilania.
